| Esquemas y/o figuras, para la instalacion de Bandas, o Correas Serpentinas [frente del motor] |
Banda Serpentina - Serpentine Belt - Mecanica automotriz |
|
A que se llama banda serpentina ? Se conoce como banda serpentina; a la correa [faja, belt, cinturon, etc.]? instalada en el frente del motor y que sirve para trasladar el giro o rotacion del motor hacia las poleas que activan los accesorios [alternador, bomba de agua, power steering, compresor A/C. etc.]. Antiguamente los vehiculos ocupaban varias fajas en forma de 'V', gruesas, que movian poleas [un solo canal], en circuitos independientes y teniar su propio regulador de tension. En la actualidad, la mayoria de vehiculos usan bandas comunmente denominadas Correas serpentinas [serpentine belts]. de tres o mas canales. Las poleas en uso son de poca profundidad y estan diseniadas con canales en donde sentaran las bandas serpentinas; que para este fin, vienen acanaladas longitudinalmente en forma de 'V', [polea de 6 canales, usa correa de 6 canales o jorobas] Una sola banda puede mover todas las poleas de accesorios, asimismo; ocupan de un solo tensor que en forma automatica mantiene tensada la correa. El tipo de tensor usado, basa su funcionamiento en la fuerza de torsion [espiral] de un resorte] . A excepcion de algunos casos, que la tension se regula con un tornillo. Los fabricantes de estas bandas o correas imprimen en el dorso superior, las especificaciones para cada tipo de correa, acorde a la aplicacion o necesidad de cada vehiculo. |
| Figura de instalacion | Figura de instalacion | Figura de instalacion |
| Acura | Honda | Mitsubishi |
| Audi | Hyundai | Nissan |
| Bmw | Infiniti | Oldsmobile |
| Buick | Isuzu | Plymouth |
| Cadillac | Jaguar | Pontiac |
| Chevrolet | Jeep | Saab |
| Chrysler | Kia | Saturn |
| Daewoo | Land rover | Scion |
| Dodge | Lexus | Subaru |
| Ford | Lincoln | Suzuki |
| Geo | Mazda | Toyota |
| GMC | Mercury | Volkswagen 1 |
| Mercedes Benz | Mini | Volkswagen 2 |
| Volvo |
 |
|

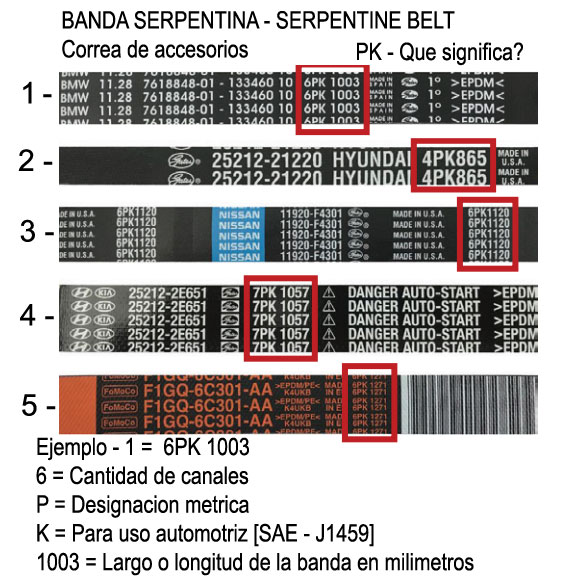

En la impresion
se puede observar el numero de repuesto que coloca el fabricante, seguido del numero standard
[ PK ]. El cual indica la cantidad de canales y el largo o longitud de la correa. ¿Por que es importante el # “PK”? Cuando se necesita una correa de reemplazo, siempre se debe realizar una búsqueda de aplicación o una referencia cruzada primero, pero cuando esto no arroja resultados, el número 'PK' es todo lo que necesita para determinar un tamaño de reemplazo. Un número PK es una medida de banda métrica estándard globalizada, impresa en la mayoría de las bandas serpentinas. ¿Como determino la banda de repuesto que necesito? Usando el ejemplo 6PK1003 anterior, sabemos que se trata de una correa de 6 canales con una longitud efectiva de 1003 mm y una circunferencia exterior de 1017 mm. Esto, junto con el rango de tolerancia recomendado por Gates [fabricante] de + 3 mm, nos permite utilizar un catálogo o una lista de tamaños para determinar el reemplazo apropiado, que en este caso sería [Gates K060394], una correa de 6 canales con una circunferencia exterior de 1.016 mm. Para efectos de instalar una banda o correa, se debe asegurar visualmente que las poleas esten alineadas. Asimismo todas las poleas deben estar en perfectas condiciones [ no pueden tener juego axial o inclinacion hacia los lados al girar en su mismo eje] Ejemplo: 6PK1003 6 - Esto indica el número de canales o jorobas en la banda; por lo tanto, este es un cinturón de 6 canales o jorobas. PK: la 'P' - indica una designación métrica y la 'K' - indica que la correa es de uso automotriz según SAE J1459. 1003 - es la longitud efectiva de la correa expresada en milímetros. ¿Cual es la longitud Efectiva? La longitud efectiva se refiere a la medida de la circunferencia exterior, que se puede medir facilmente con una cinta metrica. Aunque un cálculo científico es la única forma de determinar la circunferencia exterior real, en promedio, agregar 14 mm a la longitud efectiva da como resultado una circunferencia exterior. Diagramas Mecanica Automotriz: El procedimiento para cambiar y/o instalar una banda, correa o faja, difiere entre un modelo y otro; algunos usan tensores automaticos, y otros ocupan tornillos reguladores de tension. En el esquema inferior, puede ver un ejemplo, usado por vehiculos Ford |
 |
|
Este tipo de etiqueta se encuentra pegada en alguna parte del compartimiento del motor. Alli se indica la forma de hacer el cambio, de acuerdo con la marca y/o modelo de su vehiculo.

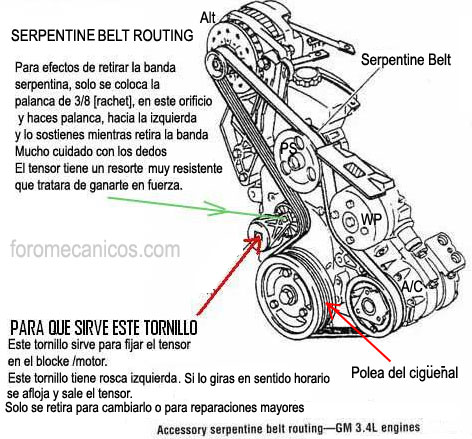

En este tipo de instalacion de banda o serpentina, solo se ocupa. aplicar una llave, para mover el tensor hacia un lado y sostenerlo, eso es suficiente para, que la banda o correa se afloje, y asi pueda ser removida de su sitio. La instalacion, es el mismo trabajo a la inversa. Tenga mucho cuidado; no ponga los dedos entre polea y correa; la llave se puede resbalar. y atrapar su mano. |
